Объединение MikoPBX и FreePBX (IAX)

Инструкция по объединению нескольких АТС

Настройка MikoPBX

1. Перейдите в раздел "Маршрутизация" -> "Провайдеры телефонии":

Раздел "Провайдеры телефонии"

1. Создайте нового IAX провайдера:

Новый IAX провайдер

1. Заполните параметры:

• "Название провайдера" - произвольное.

• "Хост или IP адрес" - IP адрес FreePBX.

• "Логин" - "tmp".

• "Пароль" - произвольный, сложный пароль.

Сохраните параметры.

Параметры для IAX провайдера

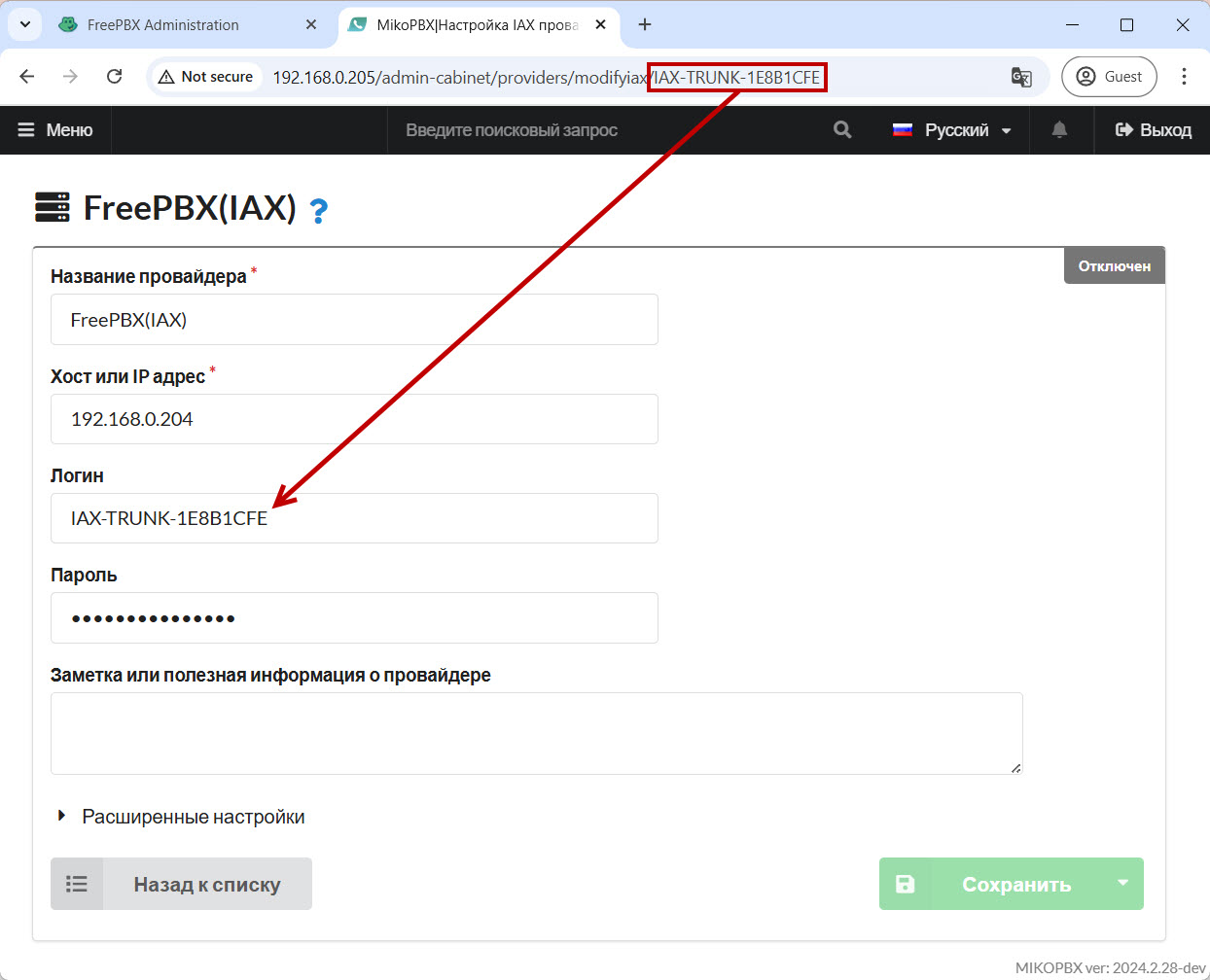

1. После сохранения параметров, в адресной строке появится идентификатор провайдера. Скопируйте его в раздел "Логин":

Логин

Настройки FreePBX

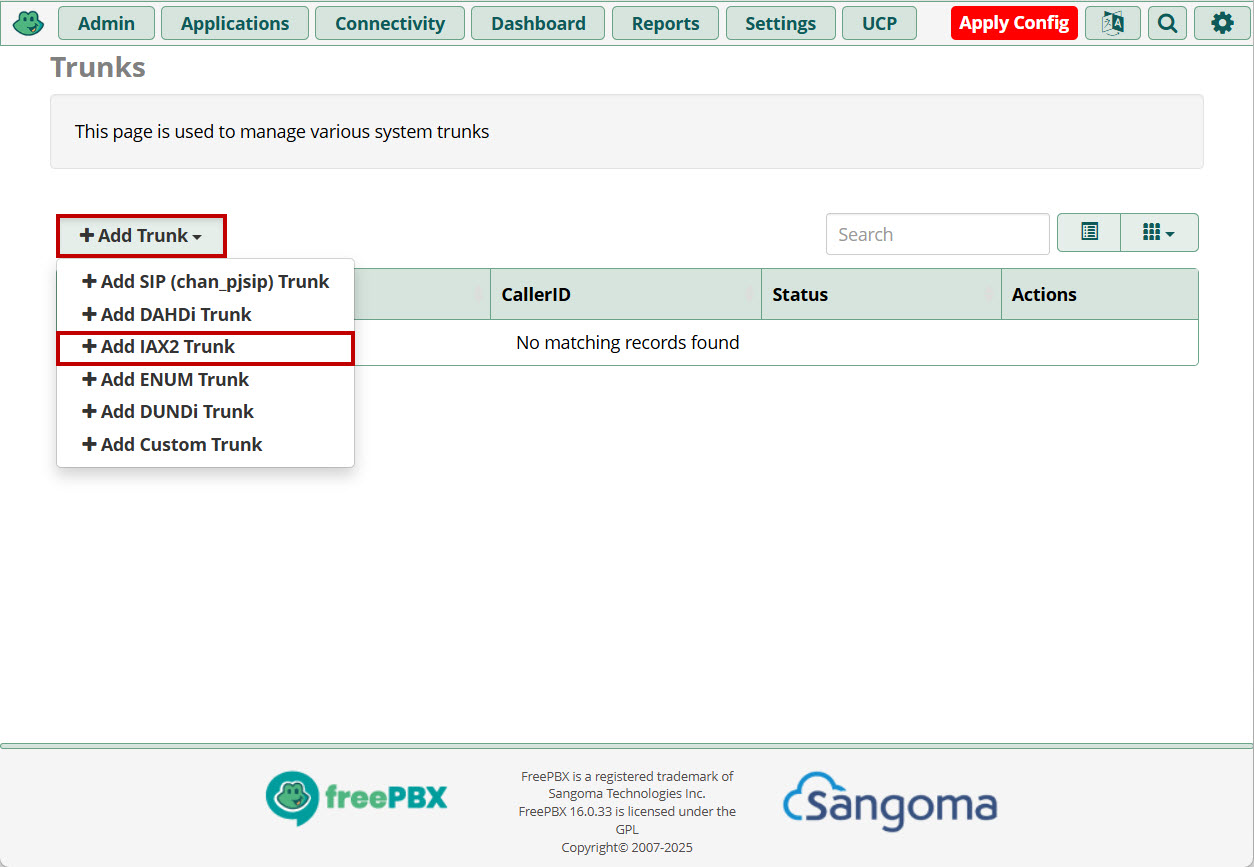

1. Перейдите в раздел «Connectivity» - «Trunks» и добавьте новый trunk IAX2

Новый IAX2 Trunk

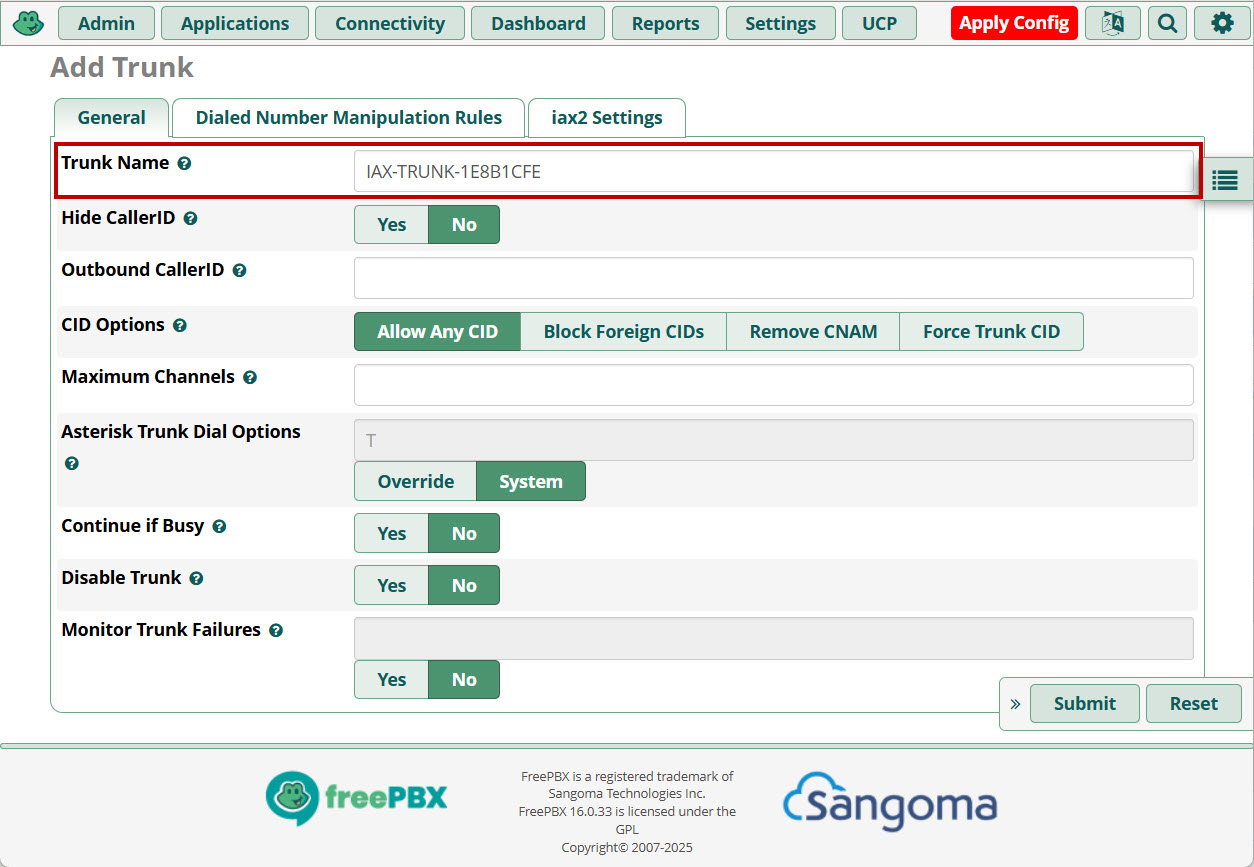

1. Перейдите на вкладку "General". Укажите в качестве «Trunk Name» логин, используемый в MIKOPBX (из адресной строки браузера «IAX-TRUNK-1E8B1CFE»)

Поле "Trunk Name"

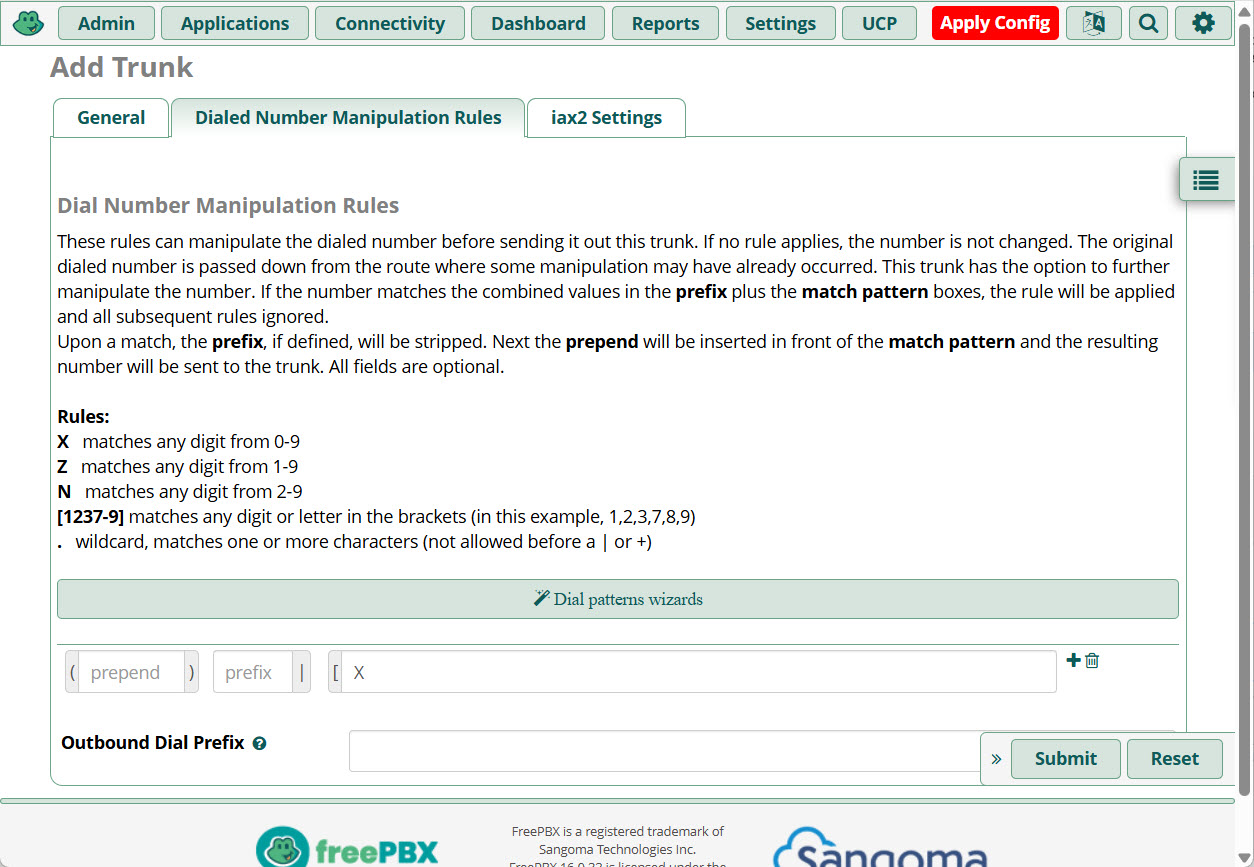

1. Перейдите на вкладку «Dialed Number Manipulation Rules» задайте шаблон для исходящих:

Шаблон для исходящих

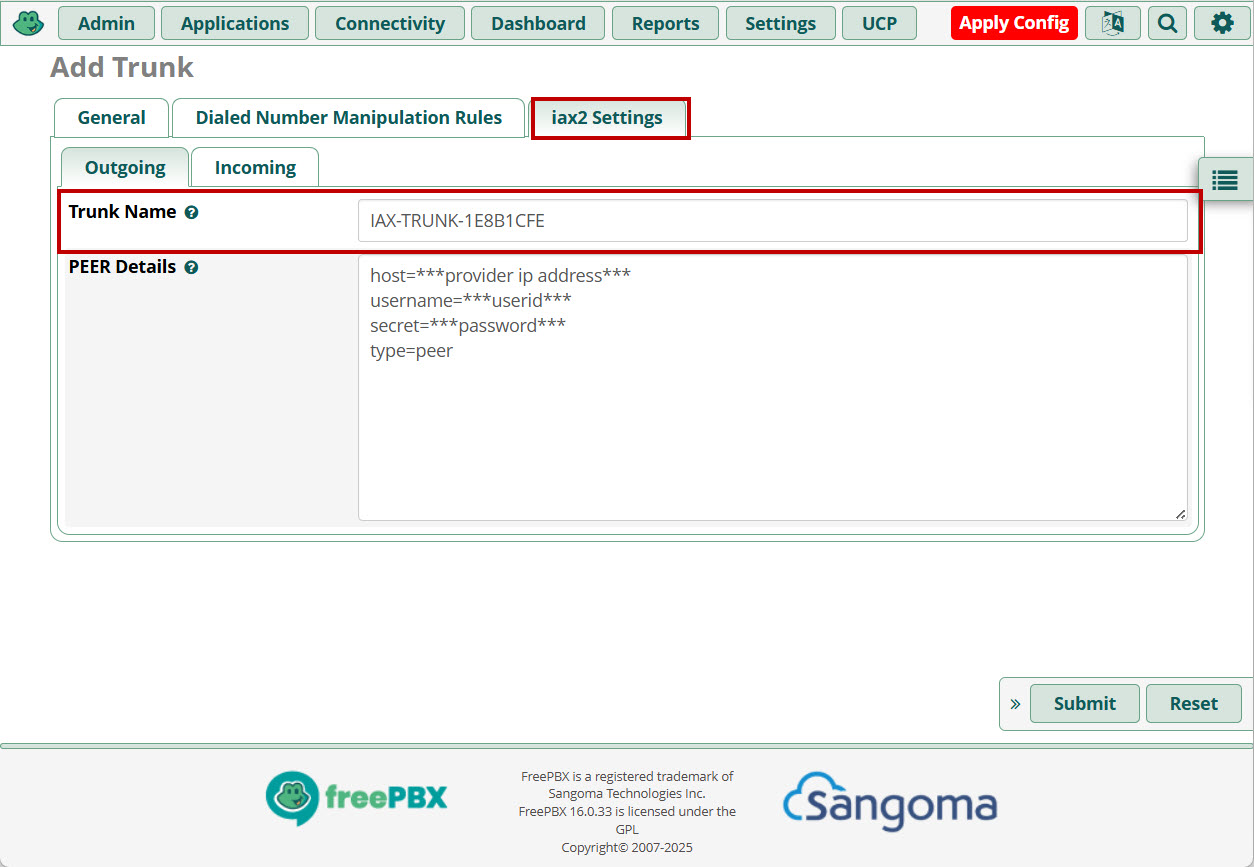

1. Перейдите на вкладку iax2 Settings. Заполните поле Trunk Name логин, используемый в MIKOPBX (из адресной строки браузера «IAX-TRUNK-1E8B1CFE»)

Поле "Trunk Name"

Заполните параметр "PEER Details":

type=friend
auth=plaintext
language=ru-ru
qualify=2000
transfer=mediaonly
disallow=all
;username=mikopbx
host=dynamic
trunk=yes
secret=123
allow=alaw&ulaw

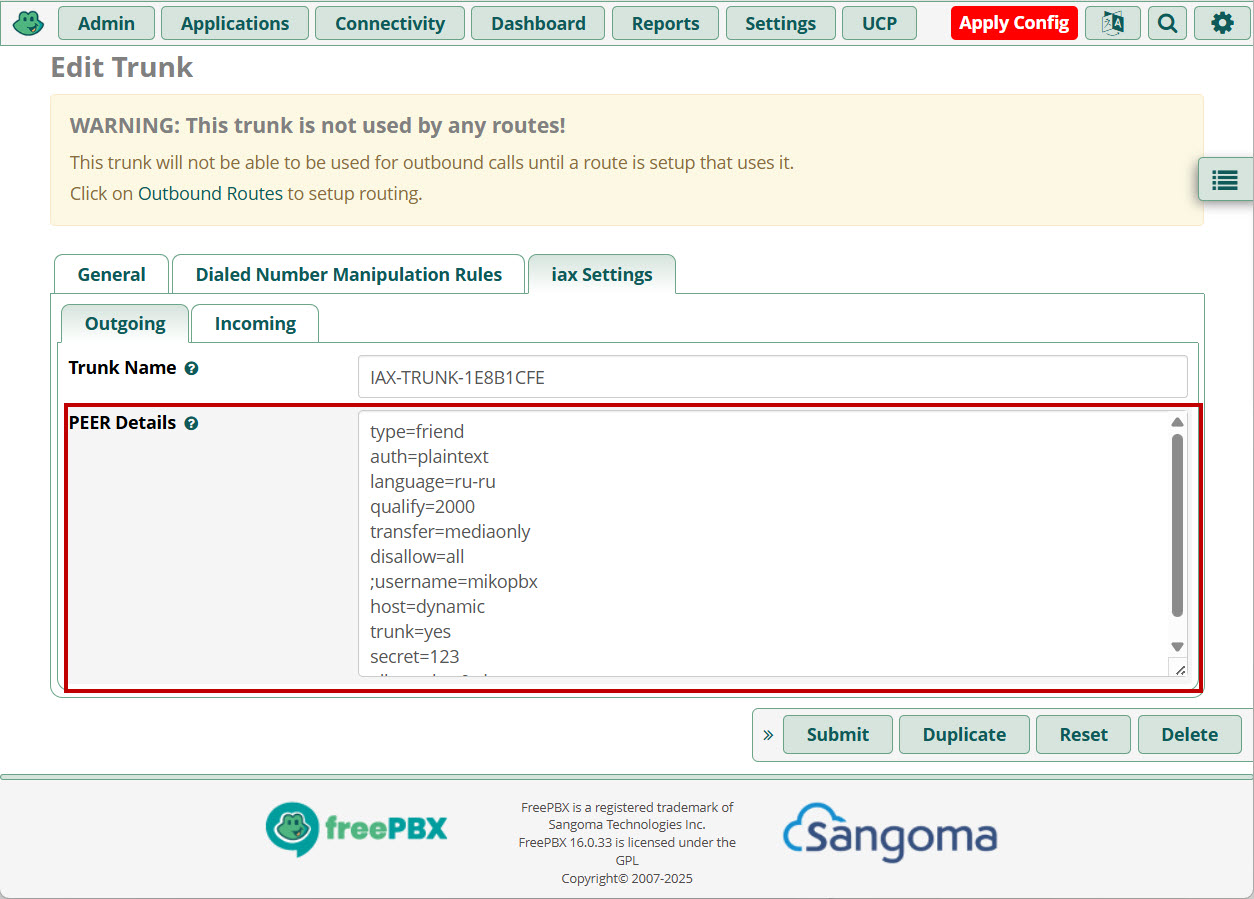

Параметр "PEER Details"

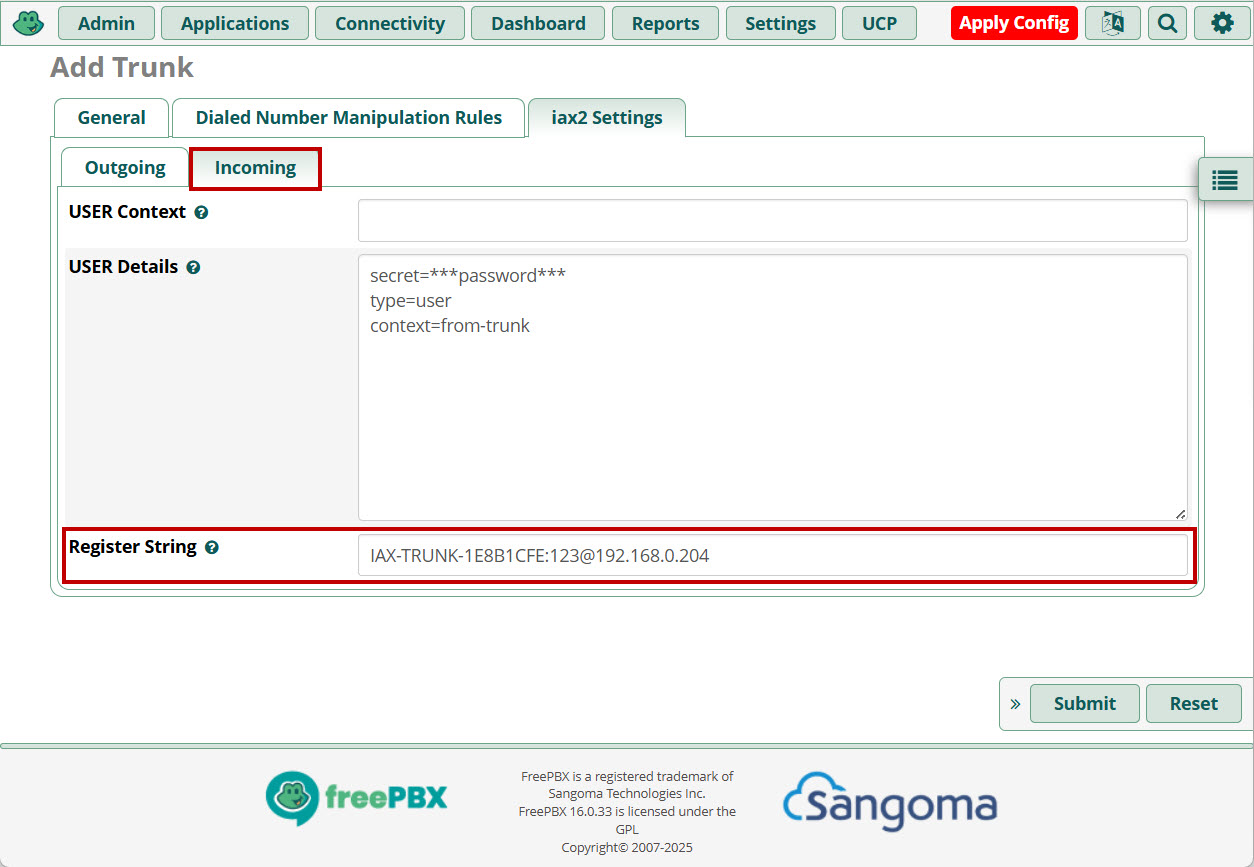

1. Во вкладке «Incoming» заполните поле «Register String» в формате "LOGIN:PASSWORD@IP_FREE_PBX":

Параметр "Register String"

Описание маршрутизации

MikoPBX

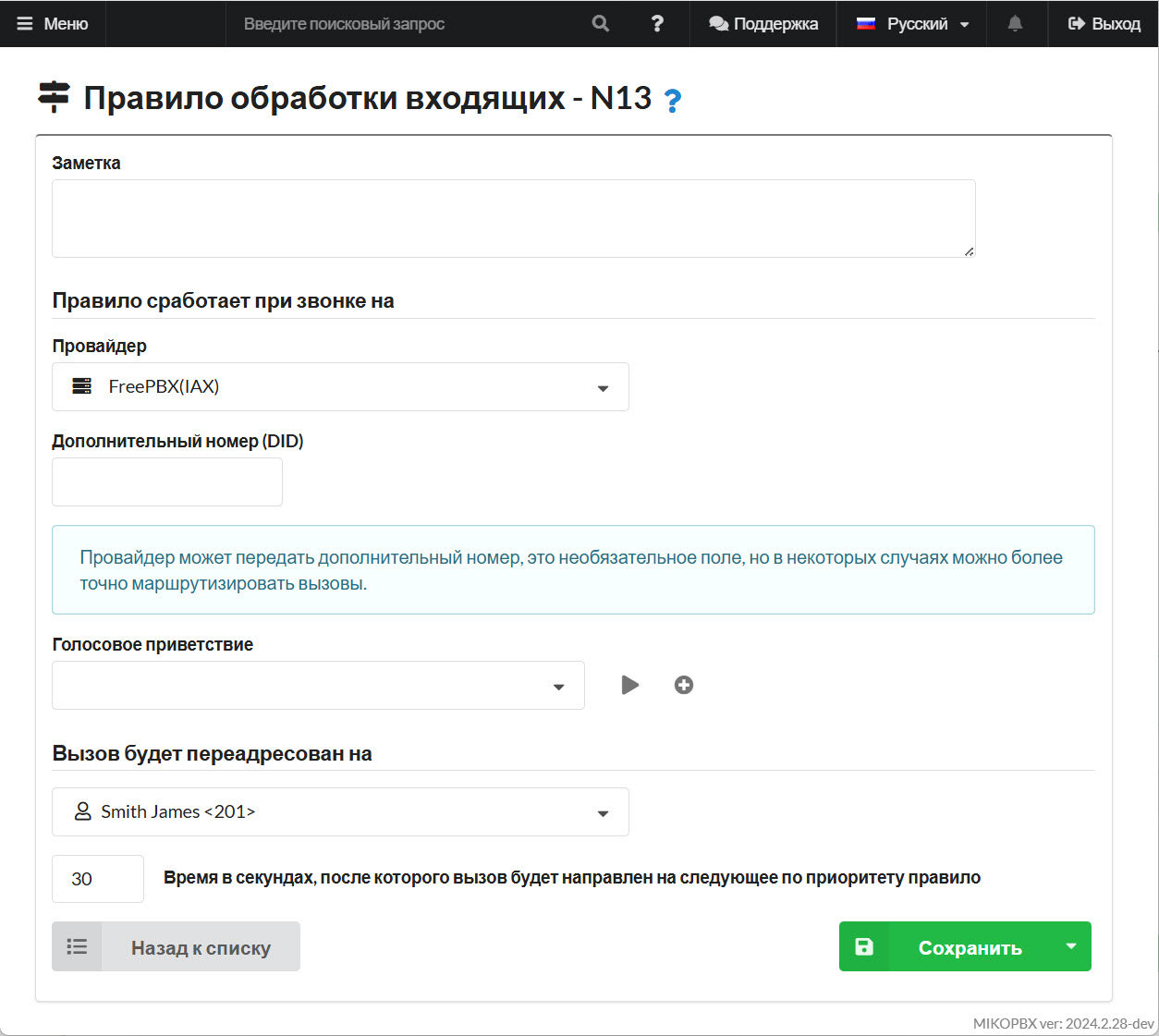

1. Опишите входящий маршрут (см. руководство "Входящие маршруты"). В данном случае, все вызовы будут направлены на внутренний номер 201:

Входящая маршрутизация MikoPBX

При необходимости опишите отдельно на каждый DID свой номер назначения в отдельном маршруте:

Входящая маршрутизация MikoPBX на каждый DID-номер

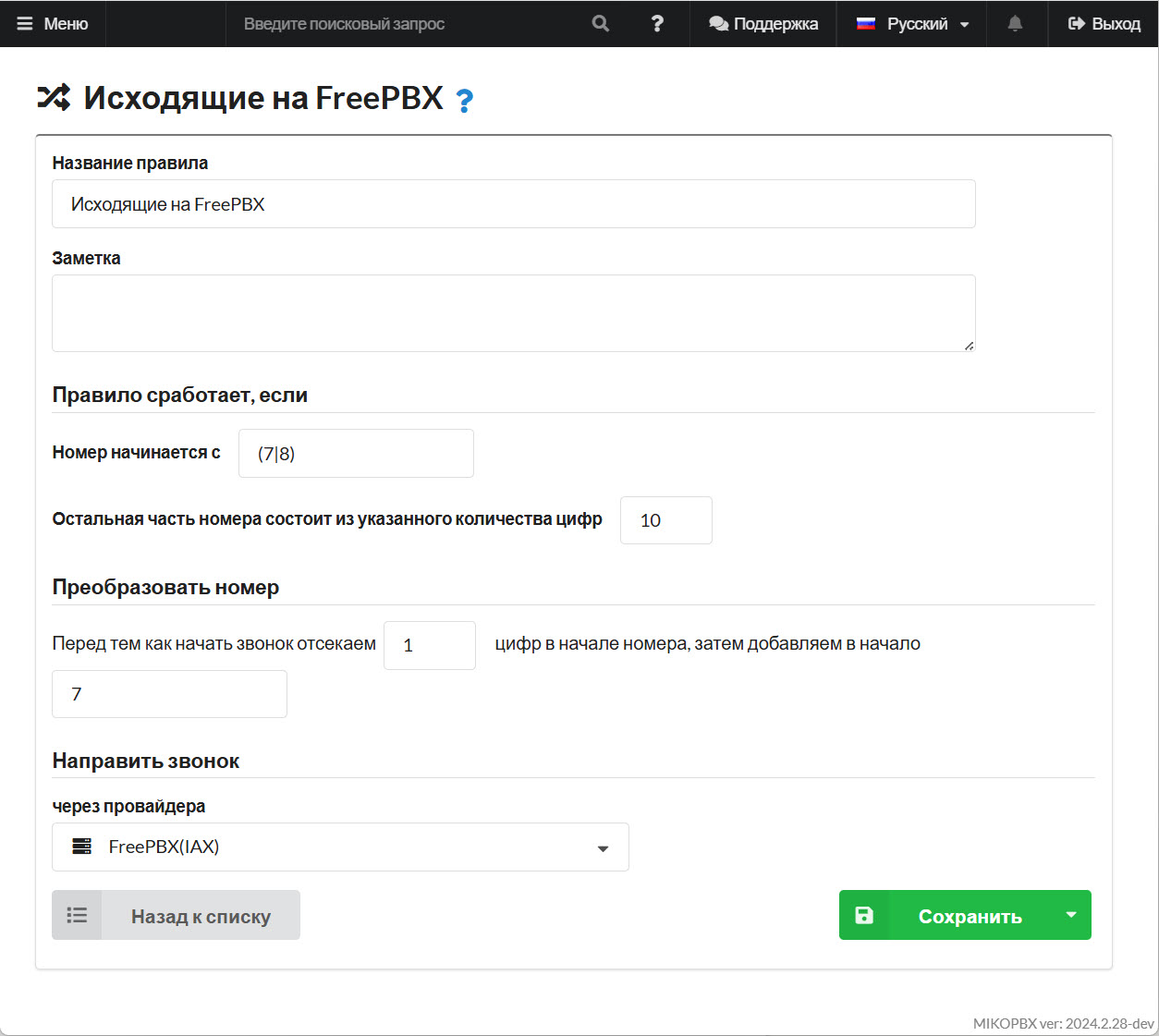

1. Опишите исходящую маршрутизацию (см. руководство "Исходящие маршруты"):

Исходящая маршрутизация MikoPBX

FreePBX

1. Перейдите в раздел «Connectivity» - «Inbound Routes», опишите входящий маршрут:

Входящая маршрутизация FreePBX

1. Перейдите в раздел «Connectivity» - «Outbound Routes», опишите исходящий маршрут:

Исходящая маршрутизация FreePBX
