GoIP4

Подключение GSM шлюза GOIP4

Это четырехпортовый шлюз, предназначенный для постоянного соединения между сетью GSM и сетью VoIP. С помощью GoIP4 пользователи могут осуществлять восходящие и нисходящие вызовы между этими сетями.

Перед работами

1. Выполните резервное копирование настроек шлюза.

2. Сбросьте шлюз к заводским настройкам.

Учетная запись провайдера на MikoPBX

В нашем примере шлюз GoIP4 будет регистрироваться на АТС MikoPBX. Для этого на АТС создадим учетную запись провайдера(SIP), со следующими параметрами:

• Название провайдера - укажем подходящее название, к примеру GoIP4.

• Тип учетной записи - «Входящая регистрация».

• Логин - будет установлен равным ID провайдера, поменять возможности нет, пример логина «SIP-TRUNK-3A13EB43».

• Пароль - укажем и запомним сложный пароль, с ним шлюз будет регистрироваться на MikoPBX.

Параметры провайдера

1. В расширенных настройках провайдера, в поле "Дополнительные параметры", укажите:

[endpoint]
trust_id_inbound=yes

Нажмите "Сохранить".

Шлюз при направлении звонка в MikoPBX будет присылать дополнительных заголовок «Remoe Party ID», в нем будет содержаться информация по номеру телефона клиента. MikoPBX будет устанавливать CID согласно этому заголовку.

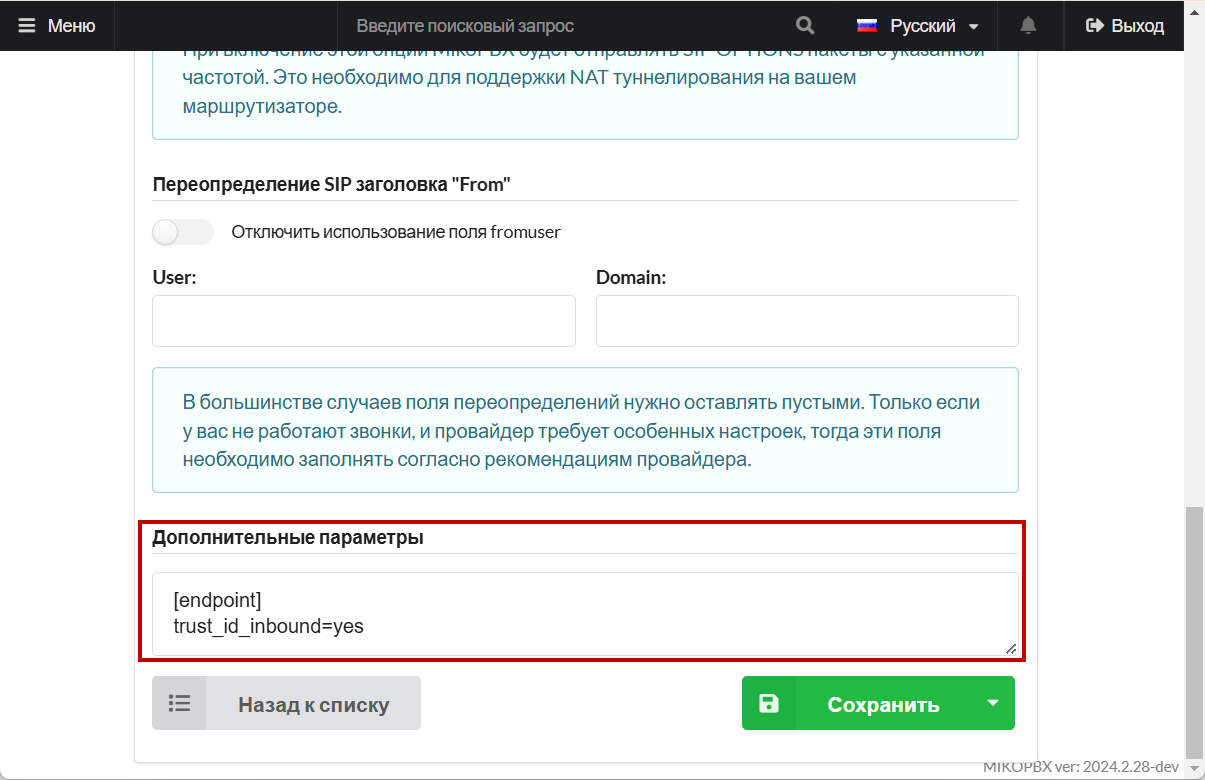

Дополнительные параметры создаваемого провайдера

Настройка шлюза

Перейдем к настройка в web-интерфейсе шлюза GoIP:

Configurations - Preferences

Перейдем на вкладку Configurations - Preferences. Необходимо установить подходящий часовой пояс, отключить использование IVR:

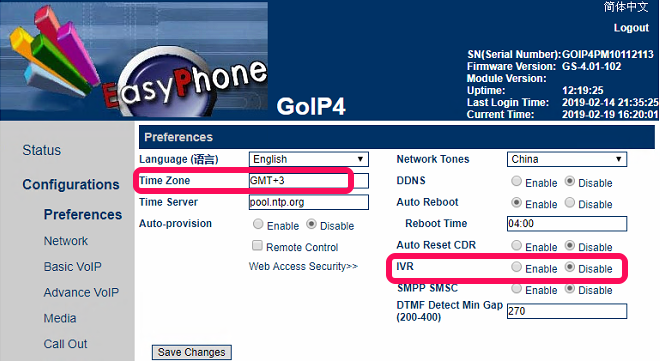

Параметры шлюза

Configurations - Basic VoIP

Перейдем на вкладку Basic VoIP, укажем настройки подключения к АТС:

• "Config Mode" - Single Server Mode

• "Authentication ID", "Phone Number", "Display Name" - укажите ID (логин) учетной записи провайдера в формате SIP-TRUNK-XXXXXXXX…

• "Password" - укажем пароль из учетной записи провайдера

• "SIP Proxy", "SIP Registrar", "Home Domain" - укажем IP адрес MikoPBX

• "Delete Callee Prefix while Dialing" - устанавливаем в значение Disable

• "Routing Prefix" - для Line1 префикс 1, для Line2 префикс 2 и т.д.

Позже, на MikoPBX мы добавим маршруты исходящих звонков для каждой SIM карты, перед набором к номеру будет добавляться необходимый префикс.

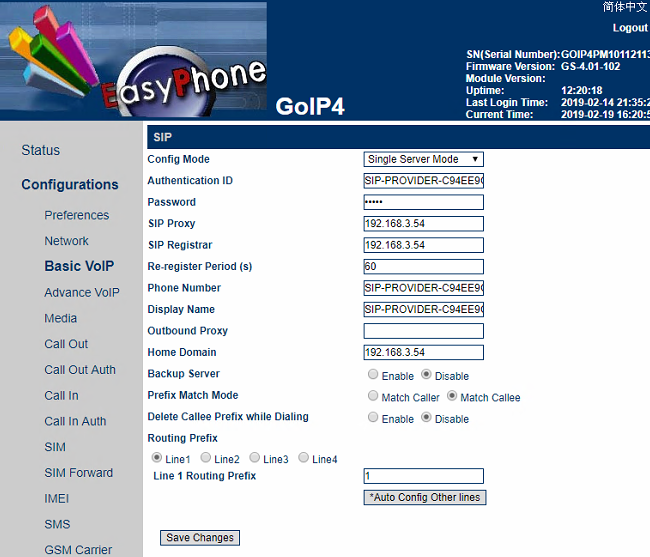

Параметры подключения

Configurations - Call Out

Перейдем на вкладку Call Out.

Перед совершением исходящего звонка необходимо обработать номер телефона и удалить префикс, с которым пришел номер от АТС.

• Для CH1, в поле Dial Plan настроим правило 1:-1

• Для CH2, в поле Dial Plan настроим правило 2:-2

• Так для каждого канал «CH*», где * - порядковый номер SIM канала

• Для CH8, в поле Dial Plan настроим правило 8:-8

Правило dialplan ««1:-1» означает,что если номер начинается на 1, то первая цифра будет удалена, отсекаем префикс

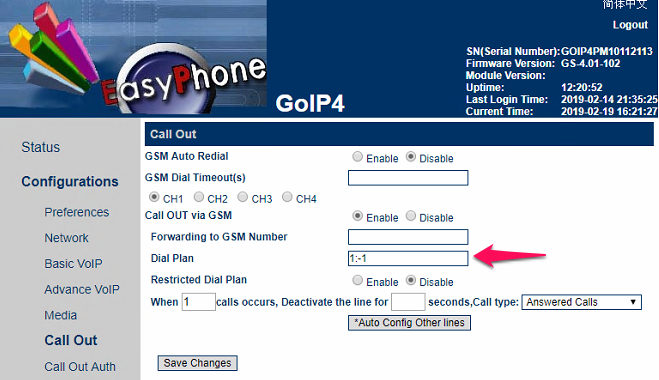

Параметры на вкладке "Call Out"

Configurations - Call In

ерейдем на страницу Call In для настройки переадресации входящих звонков на SIP линию.

• CID Forward Mode выставляем значение «Use Remoe Party ID».

• Для каждого GSM канала CH1, CH2… CH*, в поле Forwarding to VoIP Number, укажем номер телефона SIM без (только цифры).

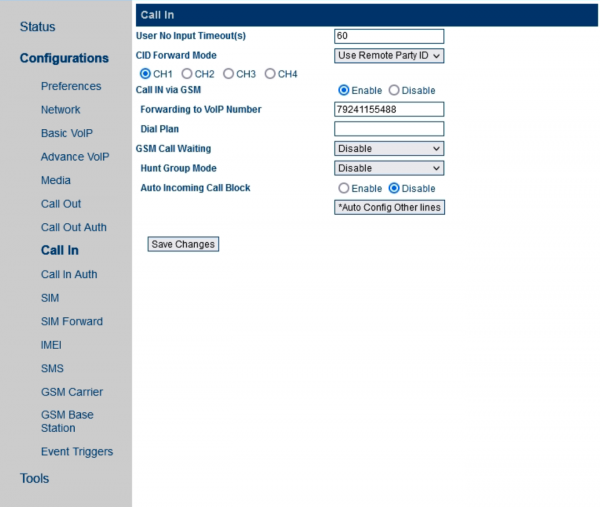

Параметры на вкладке "Call In"

На этом настройка шлюза завершена.

Status - Summary

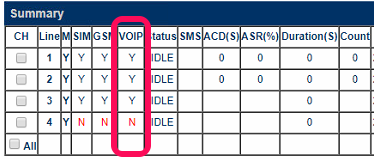

Перейдем на страницу Status - Summary. В колонке VoIP отображается статус подключения шлюза к АТС MikoPBX, Y - шлюз успешно зарегистрировался на АТС(по 4 линии статус N, т.к. на ней не установлена sim):

Итоговая конфигурация

Маршруты звонков MikoPBX

Входящие маршруты

В интерфейсе АТС MikoPBX, перейдите на страницу "Маршрутизация" -> "Входящие маршруты".

Добавьте новое правило входящих звонков с первого канала GSM шлюза:

• "Провайдер" - укажите ранее созданного провайдера GoIP4

• "Дополнительный номер(DID)" - укажите номер, который Вы заполнили в поле Forwarding to VoIP Number для первого канала в настройках входящих звонков шлюза. В нашем случае это номер телефона первой sim карты

• "Вызов будет переадресован на" - укажите номер, на который Вы хотите направить входящие звонки. В нашем случае это трубка с номером 911.

Нажмите "Сохранить".

Новое правило обработки входящих вызовов

Исходящие маршруты

Перейдите на страницу "Маршрутизация" -> "Исходящие маршруты".

Добавьте новое правило для звонков через первую sim:

Звонки на номера соответствующие шаблону 8911XXXXXXX или 7911XXXXXXX, будем отправлять через провайдера GoIP4, перед набором к номеру будем добавлять префикс 1+.

• Номер начинается с - укажем начало набираемого номера, в нашем случае (7|8)911

• Остальная часть номера состоит… - 7 цифр

• Перед тем как начать звонок отсекаем - 1 цифр

• Затем добавляем к номеру - 1+

Нажмите "Сохранить".

Параметры исходящего правила для первой SIM

Добавим новое правило для звонков через вторую sim:

Звонки на номера с шаблоном 8926XXXXXXX или 7926XXXXXXX, будем отправлять через провайдера GoIP4, перед набором к номеру будем добавлять префикс 2+.

Параметры исходящего правила для второй SIM

Аналогичным образом можно настроить правила для звонков через другие sim.

Правила настройки исходящих маршрутов подробно описаны на в этой статье.

На этом настройка подключения шлюза к MikoPBX завершена. Можно тестировать входящие и исходящие звонки через GSM шлюз.

Используя модуль "Группы пользователей" можно назначить каждому сотруднику свою SIM карту для исходящих.
