# Карта маршрутизации звонков

Модуль **Карта маршрутизации звонков** показывает входящую и исходящую маршрутизацию как интерактивную read-only диаграмму. Он собирает провайдеров, DID-маршруты, расписания, IVR-меню, очереди, конференции, приложения и внутренних абонентов из текущей конфигурации MikoPBX и отображает их в виде кликабельного графа.

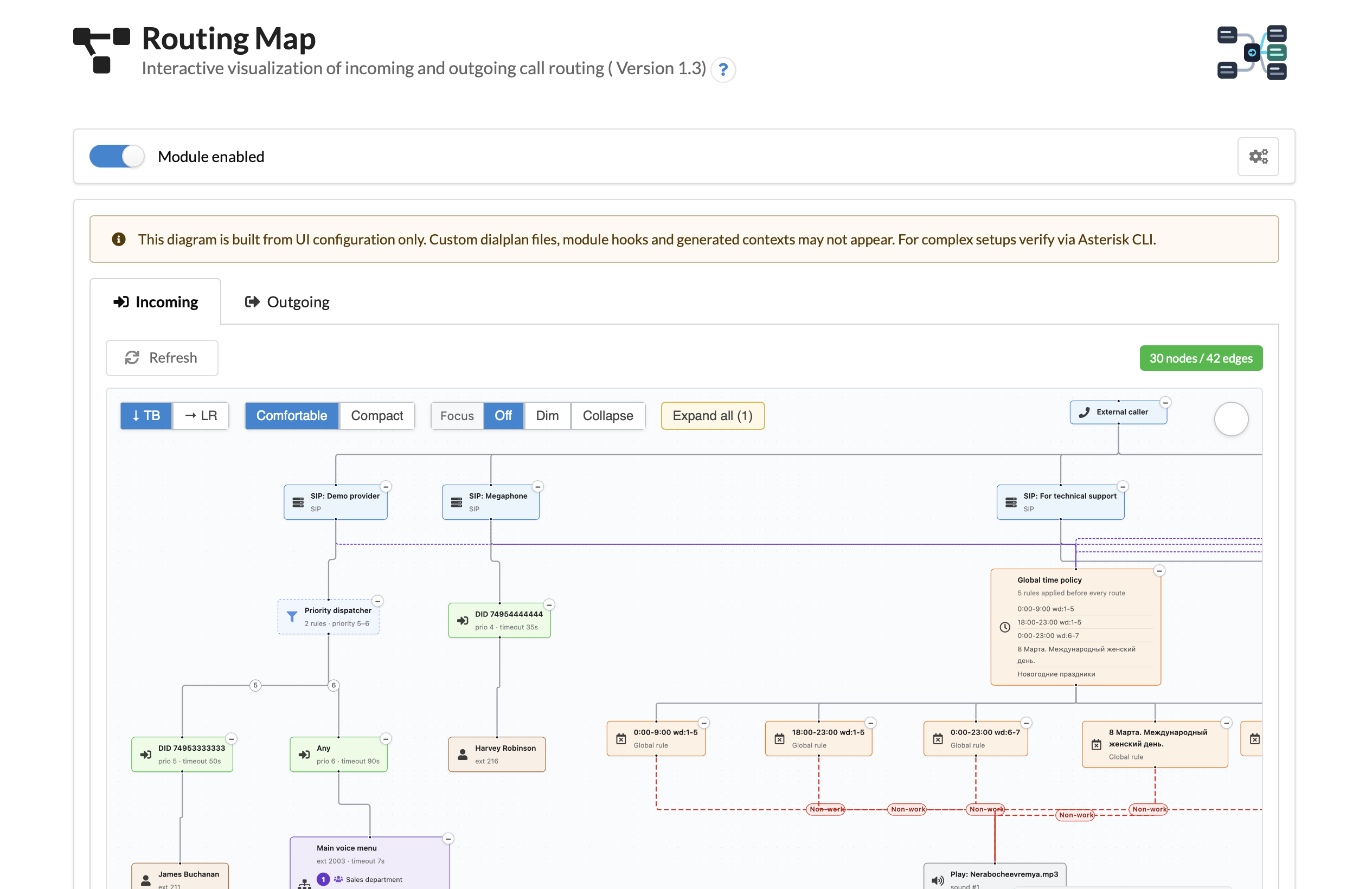

<figure><img src="/files/iFGzk2IV4nl2KRb5d5tT" alt=""><figcaption><p>Общий вид карты маршрутизации звонков</p></figcaption></figure>

## Назначение

* Показывает полный путь звонка на одном экране, без переходов по нескольким страницам маршрутизации.
* Автоматически строит схему по настройкам MikoPBX. Отдельный редактор диаграмм и дополнительная база настроек не нужны.
* Открывает соответствующую страницу администрирования при клике по узлу графа: провайдер, маршрут, IVR-меню, очередь, сотрудник и другие поддерживаемые объекты.
* Работает в режиме просмотра. Модуль не изменяет dialplan Asterisk и не пишет в таблицы маршрутизации MikoPBX.
* Разделяет входящую и исходящую маршрутизацию на две вкладки.

## Установка

1. Откройте веб-интерфейс MikoPBX.
2. Перейдите в **Модули** → **Маркетплейс**.
3. Найдите **Карта маршрутизации звонков** и установите модуль.
4. Откройте **Модули** → **Установленные** и включите модуль.

Для ручной установки скачайте архив модуля со страницы релизов проекта и загрузите его через **Модули** → **Установленные** → **Загрузить модуль**.

## Использование

1. Откройте **Модули** → **Карта маршрутизации звонков**.
2. По умолчанию откроется вкладка **Входящие**. На ней видно, как внешние звонки проходят от провайдеров и DID-маршрутов до конечных точек.
3. Перетаскивайте холст для панорамирования, используйте колесо мыши для масштабирования и мини-карту для навигации по большим схемам.
4. Нажимайте **Обновить** после изменения маршрутизации в других разделах веб-интерфейса.
5. Кликните по узлу, чтобы открыть связанную страницу настроек MikoPBX.

{% hint style="info" %}
Диаграмма строится по конфигурации, доступной в веб-интерфейсе MikoPBX. Кастомные dialplan-файлы, переопределения `extensions_custom.conf`, хуки других модулей и контексты, создаваемые в runtime, не отображаются.
{% endhint %}

## Входящая маршрутизация

Вкладка **Входящие** помогает проверить, как обрабатываются внешние звонки. На схеме могут отображаться провайдеры, DID-маршруты, расписания, IVR-меню, очереди, сотрудники, конференции и приложения dialplan.

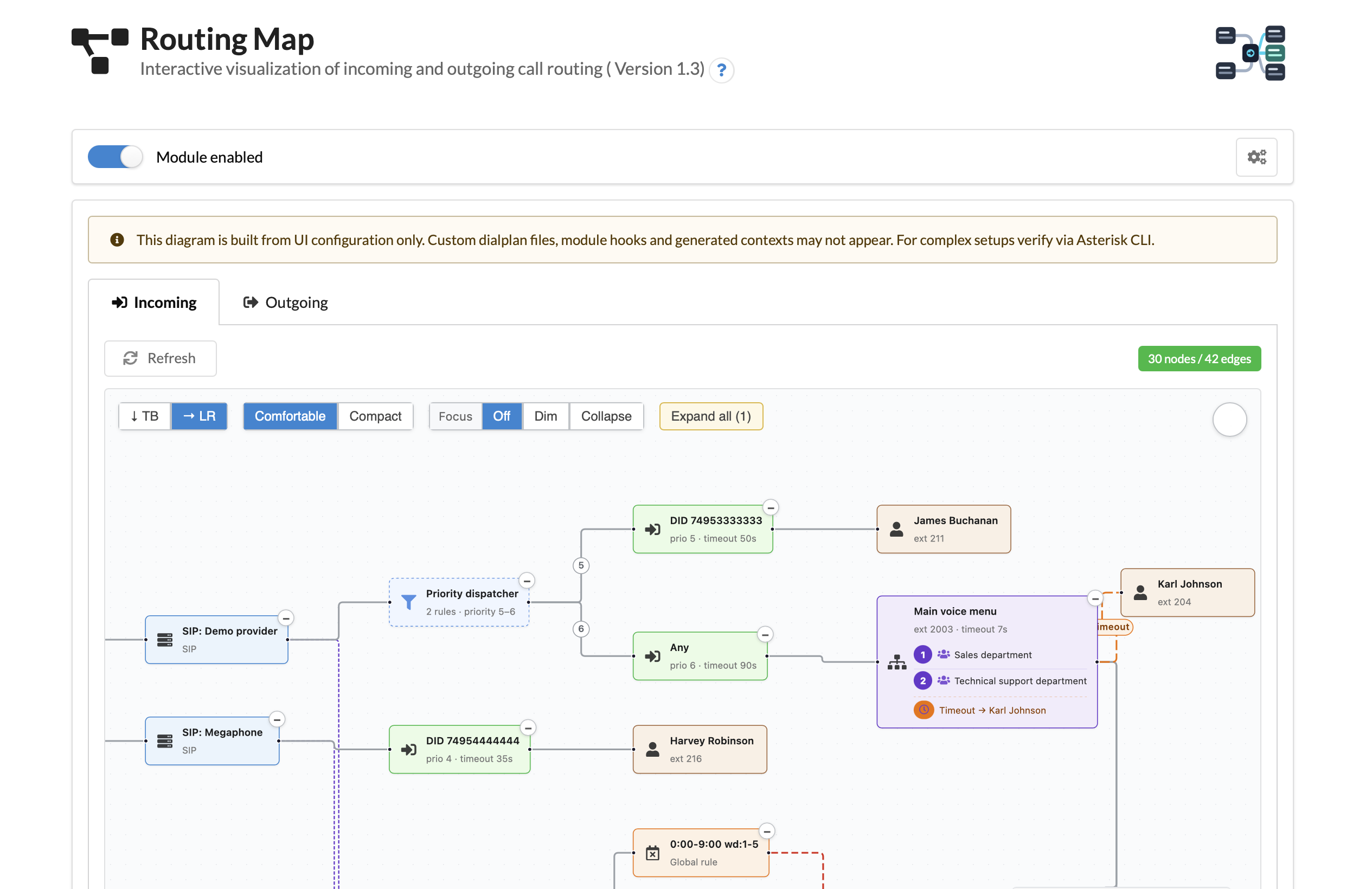

<figure><img src="/files/AlbZINuFaTxjVj45IQH0" alt=""><figcaption><p>Схема входящей маршрутизации</p></figcaption></figure>

Типовые задачи:

* Проверить, какие DID-номера связаны с какими точками назначения.
* Увидеть, как правила нерабочего времени влияют на маршрут.
* Проследить путь от провайдера до IVR-меню, очереди или сотрудника.
* Быстро открыть настройки маршрута, очереди или внутреннего номера из графа.

## Исходящая маршрутизация

Вкладка **Исходящие** показывает, через каких провайдеров уходят правила набора. Это удобно для проверки приоритета провайдеров, резервных маршрутов и шаблонов номеров.

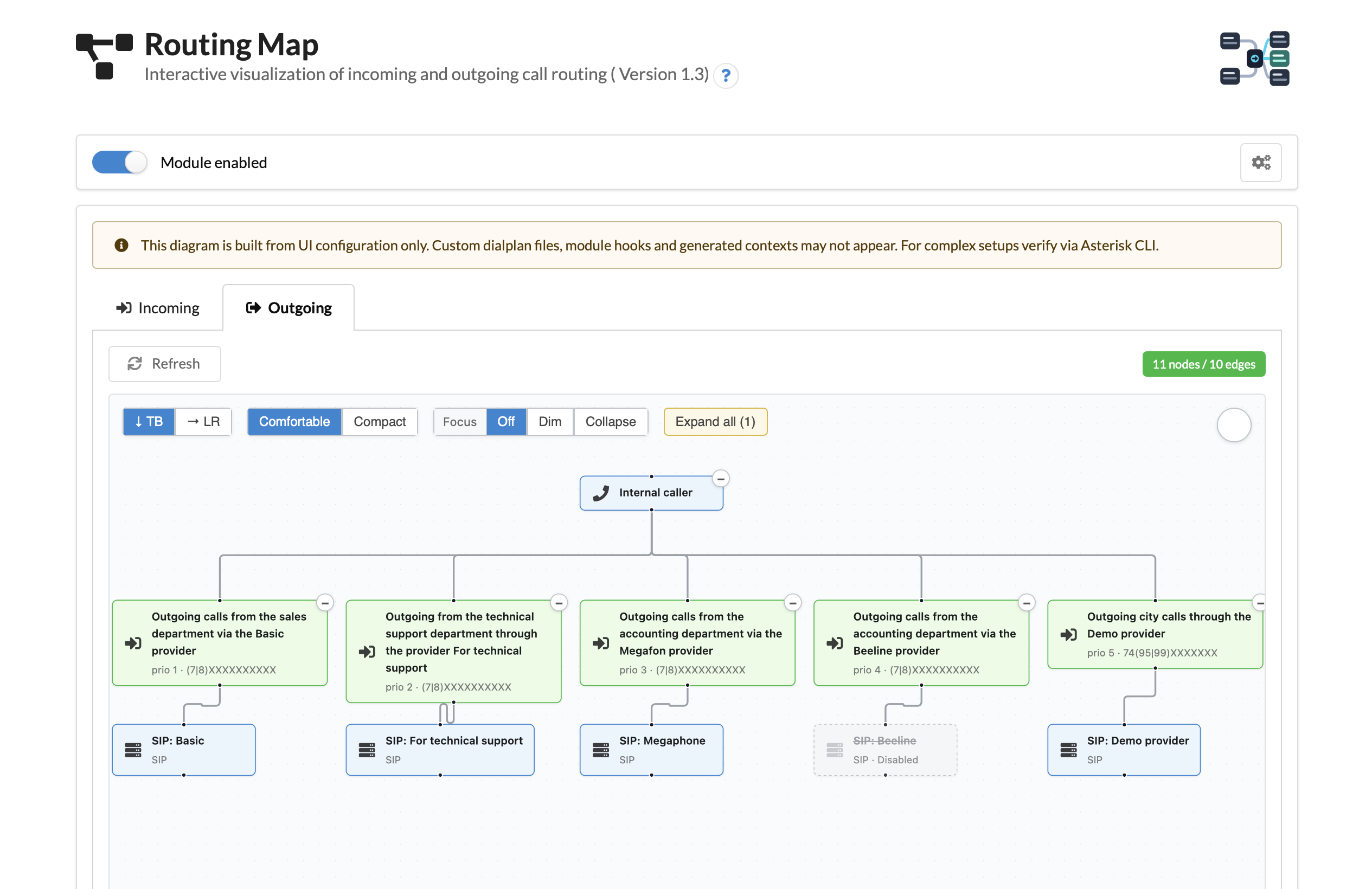

<figure><img src="/files/VoXTkZdtu9pMzz9MvFRC" alt=""><figcaption><p>Схема исходящей маршрутизации</p></figcaption></figure>

## Типы узлов

Для разных объектов используются разные визуальные стили:

* Провайдер
* Маршрут / DID
* Расписание
* IVR-меню
* Очередь
* Сотрудник
* Конференция
* Приложение

Встроенная легенда показывает только те типы узлов, которые присутствуют на открытой диаграмме.

## REST API

Модуль предоставляет read-only REST API v3 по адресу `/pbxcore/api/v3/module-routing-map/`. Авторизация доступна с localhost или по Bearer-токену.

| Метод | Endpoint         | Описание                                                           |
| ----- | ---------------- | ------------------------------------------------------------------ |
| GET   | `graph:incoming` | Возвращает граф входящей маршрутизации в виде `{ nodes, edges }`.  |
| GET   | `graph:outgoing` | Возвращает граф исходящей маршрутизации в виде `{ nodes, edges }`. |

Пример запроса:

```bash
curl -H "Authorization: Bearer $TOKEN" \
  https://pbx.example.com/pbxcore/api/v3/module-routing-map/graph:incoming
```

Фрагмент ответа:

```json
{
  "nodes": [
    {
      "id": "provider-1",
      "type": "provider",
      "data": {
        "label": "SIP-Trunk",
        "href": "/admin-cabinet/providers/modify/1"
      }
    }
  ],
  "edges": [
    {
      "id": "e-provider-1-route-42",
      "source": "provider-1",
      "target": "route-42"
    }
  ]
}
```

## Требования и ограничения

* MikoPBX **2025.1.1+**.
* Современный браузер с поддержкой ES2017.
* Граф является снимком конфигурации, а не монитором активных звонков.
* Редактирование маршрутизации прямо из диаграммы намеренно не поддерживается.

{% hint style="info" %}
Исходный код модуля и трекер задач доступны на GitHub: [mikopbx/ModuleRoutingMap](https://github.com/mikopbx/ModuleRoutingMap).
{% endhint %}


---
